Wat doet een spanrol?

In de wereld van transportbanden en lopende bandsystemen is er een cruciaal onderdeel dat vaak over het hoofd wordt gezien, maar onmisbaar is voor een soepele en efficiënte werking: de spanrol. Deze ogenschijnlijk eenvoudige rol vervult een fundamentele taak die rechtstreeks van invloed is op de prestaties, levensduur en veiligheid van het hele transportsysteem.

Zoals de naam al impliceert, is de primaire functie van een spanrol het onder spanning houden van de transportband of riem. Zonder de juiste spanning zou een band slippen op de aandrijvingsrol, wat leidt tot vermogensverlies, slijtage en een onnauwkeurige transportbeweging. De spanrol zorgt voor de noodzakelijke tegendruk, waardoor de wrijving tussen de band en de aandrijvingsrol optimaal blijft en de overbrenging van kracht gegarandeerd is.

Daarnaast speelt de spanrol een essentiële rol in het regelen van de loop van de band. Een correct geplaatste en afgestelde spanrol helpt zijdelings uitlopen van de band te corrigeren, wat schade aan de bandranden en de constructie van het frame kan voorkomen. Het is dus niet alleen een onderdeel voor spanning, maar ook een sturend element dat de stabiliteit van het systeem waarborgt.

Ten slotte neemt de spanrol, vaak voorzien van een veermechanisme of verstelbare bevestiging, ook speling op die ontstaat door natuurlijke rek van de band, temperatuurwisselingen of slijtage. Dit automatisch of handmatig compenserend vermogen zorgt ervoor dat de bandspanning constant blijft onder wisselende omstandigheden, wat de bedrijfsbetrouwbaarheid aanzienlijk verhoogt.

Hoe zorgt een spanrol voor de juiste riemspanning en voorkomt slippen?

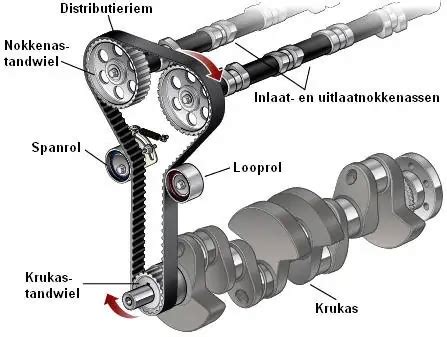

Een spanrol is een essentieel onderdeel in een riemaandrijving dat de spanning op de riem actief regelt. De primaire functie is het handhaven van een specifieke, vooraf ingestelde kracht op de riem. Dit gebeurt mechanisch door de spanrol met een bepaalde kracht tegen de niet-aangedreven, vaak de slappe loop van de riem te drukken. Deze druk zorgt ervoor dat de riem strak om de poelies blijft lopen.

De juiste spanning is cruciaal voor de overbrenging van vermogen. Een te slappe riem glijdt over de poelies, wat leidt tot vermogensverlies, slijtage en oververhitting. Een te strakke riem belast de lagers van de assen en de riem zelf excessief, wat tot voortijdig falen leidt. De spanrol compenseert voor natuurlijke rek en slijtage van de riem, waardoor de optimale spanning gedurende de hele levensduur behouden blijft.

Het voorkomen van slippen is een direct gevolg van deze constante spanning. Voldoende wrijving tussen de riem en de poelie is nodig om het koppel te kunnen overbrengen. Door de riem strak tegen de poelie te trekken, vergroot de spanrol de normaalkracht en daarmee de maximale wrijvingskracht. Hierdoor kan de riem het vereiste vermogen overdragen zonder te slippen, zelfs onder wisselende belastingen.

Spanrollen kunnen automatisch of handmatig verstelbaar zijn. Automatische spanrollen, zoals spanrollen met veer- of hydraulische demping, passen zich dynamisch aan aan veranderende omstandigheden, zoals temperatuurwisselingen of riemrek. Dit zorgt voor een consistent prestatieniveau en maximale betrouwbaarheid van de gehele aandrijving.

Welke soorten spanrollen zijn er en hoe kies je de juiste voor jouw machine?

Spanrollen zijn er in diverse uitvoeringen, elk ontworpen voor specifieke toepassingen en omstandigheden. De belangrijkste indeling is gebaseerd op het type aandrijving.

Vaste of vaste spanrollen hebben een stationaire as en draaien op lagers. Zij worden gebruikt om de riem te geleiden of de wikkelhoek op een aandrijvende of aangedreven schijf te vergroten. Ze nemen geen vermogen over.

Meelopende of vrije spanrollen zijn niet aangedreven en lopen vrij mee op de riem. Hun primaire functie is het creëren van de juiste spanning in de riem of het omleiden van de riemloop. Ze verminderen trillingen en slijtage.

Aangedreven spanrollen worden actief aangedreven door de machine en nemen daadwerkelijk vermogen over. Zij functioneren als een extra aandrijf- of transportrol binnen het systeem.

Naast het type aandrijving is de constructie en het materiaal cruciaal. Standaard spanrollen hebben vaak een stalen kern met een rubberen of polyurethaan (PU) mantel voor extra grip en demping. Voor zware omstandigheden bestaan er volledig stalen of roestvrijstalen uitvoeringen. Bij hoge temperaturen of chemische blootstelling worden speciale kunststoffen of coatings toegepast.

Het kiezen van de juiste spanrol vereist een systematische aanpak. Controleer eerst de machine-specificaties van de fabrikant; dit is het uitgangspunt. Analyseer vervolgens de toepassing: is het voor spanning, geleiding of aandrijving? Meet de beschikbare ruimte en de vereiste afmetingen (buitendiameter, asdiameter en breedte) van de oude rol nauwkeurig op.

Beoordeel de operatie-omstandigheden. Belangrijke factoren zijn: de over te brengen belasting, omgevingstemperatuur, aanwezigheid van vocht, stof, olie of chemicaliën. Voor zware belastingen zijn robuuste lagers essentieel. Kies ten slotte het juiste oppervlaktemateriaal; een geprofileerde of zachtere mantel biedt meer wrijving, een gladde harde mantel is geschikt voor geleiding.

Een correct gekozen spanrol verlengt de levensduur van de aandrijfriem, verbetert de energieoverdracht en minimaliseert stilstandtijd. Bij twijfel is advies van een specialist altijd aan te raden.

Veelgestelde vragen:

Wat is het verschil tussen een spanrol en een gewone rol voor een transportband?

Een spanrol en een gewone dragende rol hebben verschillende taken. De gewone dragende rollen, vaak in een 'V' of 'trog'-opstelling, houden de band op zijn plaats en dragen het gewicht van het materiaal. Een spanrol is speciaal ontworpen om de spanning op de band te regelen. Meestal is dit een vlakke rol die zich aan het einde van de transportband bevindt, bij de retourzijde. Door de spanrol te verplaatsen (vaak met een spankruis, een spindel of een gewicht), trekt deze aan de band. Dit zorgt voor voldoende wrijving tussen de band en de aandrijftrommel, zodat de band niet gaat slippen. Zonder goede spanning zou de transportband niet goed kunnen draaien en zouden er problemen ontstaan zoals slippen, ongelijk lopen of snellere slijtage.

Mijn transportband loopt niet meer gelijk. Kan de spanrol de oorzaak zijn en wat kan ik controleren?

Ja, de spanrol kan zeker een oorzaak zijn van een ongelijk lopende band. Een veelvoorkomend probleem is dat de spanrol zelf niet meer loodrecht op de looprichting van de band staat. Als de rol scheef staat, trekt hij de band naar één kant. Controleer of de bevestigingspunten van het spankruis of de spindel nog goed vastzitten en niet versleten zijn. Ook kan vuilophoping op één kant van de rol, of ongelijke slijtage van het rubberlaagje, de band sturen. Zorg ervoor dat de spanrol vrij kan draaien; een vastzittende rol veroorzaakt ook problemen. Stel de spanning altijd alleen zo strakt in als nodig is voor een goede aandrijving, want te hoge spanning belast de band en lagers extra.
